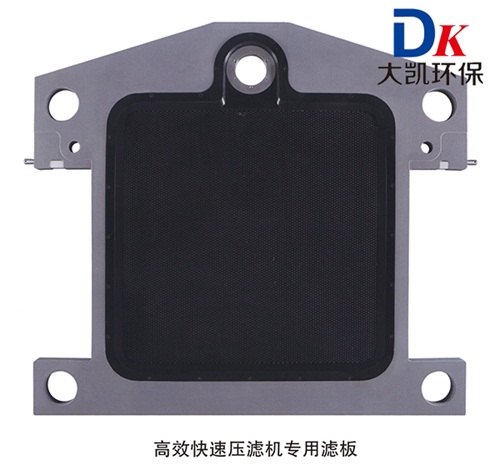

廂式壓濾機濾板采用多凸臺加強型結構設計，經專用數控設備加工，表面平整，使壓濾機在過濾過程中不致產生物料噴射泄漏；濾板采用變截面設計，過濾部分結構采用梅花狀錐形圓點結構，有效降低過濾阻力，過濾速度快，濾液出液順暢。

廂式壓濾機濾板結構：

廂式壓濾機是由相鄰兩塊凹陷的濾板排列組成濾室（濾板兩側凹進，每兩塊濾板組合成一廂形濾室）。濾板的表面有溝槽，其凸出部位用以支撐濾布，濾布固定在每塊濾板上面。

廂式濾板，由多塊中間有孔的濾板組成，可適用于大多數行業，有過濾速度快，過濾壓力大等特點。污泥壓濾機板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6兆帕，特殊的可達3兆帕或更高。板框式壓濾機交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。
